- 水泥設備
-

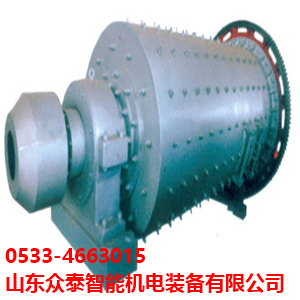

- 管磨機 產品型號：管磨機
- 產品介紹
- 主要用于水泥廠成品及原料的粉磨，也適用于冶金、化工、電力等工礦企業粉磨各種礦石及其他可磨性物料。
產品規格：φ1.83×7-φ4.6×14 處理能力：6.5-135t/h
適用物料：對各種礦石和其它可磨性物料進行干式或濕式粉磨。
應用范圍：水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、金屬選礦以及玻璃陶瓷等生產行業。
管磨機介紹
管磨機是主要的水泥設備之一，是物料被破碎之后，再進行粉碎的關鍵設備。在水泥生產線、水泥生產工藝流程中起著至關重要的作用。
管磨機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。
水泥設備性能特點
管磨機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本水泥設備運轉平穩，工作可靠。根據物料及排礦方式，可選擇干式管磨機和濕式格子型管磨機。
工作原理
本機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型管磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔?。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。
產品規格
磨機形式
傳動形式
減速機
電機功率
生產能力(t/h)
重量
型號
速比
φ1.83×7
開流
邊緣
ZD60
4.5
245
6.5-8
43.8
φ2.2×7.5
圈流
邊緣
ZD70
5
380
8-10
64.8
φ2.2×11
開流
中心
D110
35.5
630
12-13
104.6
φ2.2×13
開流
中心
D110
35.5
630
16-18
114
φ2.4×13
開流
中心
D110
35.5
800
20-23
130.6
φ2.6×13
開流
中心
MFY100
19.5
1000
28-32
158
φ3×9
圈流
邊緣
D125
41.2
1000
28-36.5
167
φ3×11
圈流
中心
D140
42.8
1250
36-47
180
φ3.2×13
開流
中心
D140
36.5
1600
45-50
225
φ3.8×13
開流
中心
MFY250
16.5
2500
60-62
320
φ4.2×13
開流
中心
JQS3550
15.6
3530
85-87
380
φ4.6×14
圈流
中心
JSI160-C
14.6
4200
120-135
485
