- 水泵
-

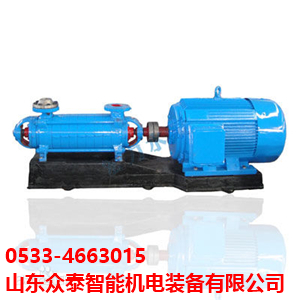

- DG型鍋爐給水泵 產品型號：DG型鍋爐給水泵
- 產品介紹
- DG型鍋爐給水泵是一種常見的與鍋爐配套使用的臥式離心泵，該類型的離心泵具有性能范圍廣、運行效率高、使用壽命長的特性，替代了老型的GC型鍋爐給水泵。DG型鍋爐給水泵在結構上面采用了采用了臥式安裝、多級階段式，運行平穩、安裝維護方便。
該類型的離心泵主要有進出水段、中段、導葉、葉輪、軸、軸套、軸承、軸承體、密封件等組成的。主要是在工業鍋爐排水、化工冶煉、造紙行業、水利工程等行業運用。
基本介紹
DG型臥式多級鍋爐給水泵是根據工業鍋爐給排水有關規范開發的產品。因此DG型鍋爐給水泵效率高、性能范圍廣，更好地滿足了使用者的要求。用于代替老型號的GC型離心泵，在結構上采用了臥式、多級泵分段式，因而運轉平穩、噪音低、壽命長、安裝維修方便。此型號的泵特別適用于工業鍋爐供排水、冷卻水輸送等。也可以通過改變材質、密封形式和增加冷卻系統用于輸送熱水、油品、腐蝕介質等，廣泛用于石油化工，熱水循環、環保產業、純凈水輸送等行業。
性能范圍
流量：Q=3~300m3/h
揚程：H=12~1200m,揚程高低是采用調整泵的級數的多少及切割葉輪直徑達到。輸送介質溫度≤90℃（或≤130℃）
轉速：N=2900轉/分
型號意義
DG25－50×3
DG－單吸、多級鍋爐給水泵
25－流量(m/h)
50－泵單級揚程
3－泵級數
40DGⅠ40×3
40－泵進口口徑
DG－單吸、多級鍋爐給水泵
40－泵單級揚程
3－泵級數
結構說明
泵殼體部分主要由軸承體、前段、中段、后段、導葉等用螺栓聯接整體，前段吸入口中線與水平垂直，也可呈水平線。后段吐出中線與水平垂直，也可呈水平線。
轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成。軸上零件用平鍵和軸套螺母緊固使之與軸成為一體。整個轉子由兩端軸承支承在泵殼體上，轉子部分中葉輪是根據泵的級數而定。轉子由電機驅動，從電機端看，泵為順時針方向旋轉。
本型號泵采用滾動軸承，按型號不同而定，均不承受軸向力，泵在運行中應允許轉子部分在泵殼體中軸向游動，不能采用向心球軸承。軸承內用鈣基黃油潤滑。
泵前段、中段、后段之間密封而均采用二硫化鉬潤滑脂密封，轉子部件部分與固定部分之間靠密封環、導葉套、填料等密封，當密封環和導葉套的磨損程度已經影響泵的工作和性能時應該予以及時更換。
本泵采用填料密封或機械密封，在使用時，填料及機械密封的位置安防要正確，填料及機械密封的松緊程度必須適當，以流體能一滴一滴滲出為宜。
性能參數
參數
型號
流量
Q
揚程
H
轉速
n
軸功率
Pa
配帶電動機
效率
η
必須汽
蝕余量
葉輪名
義直徑
進出口徑
泵重
功率
型號
m/h
L/s
m
r/min
kw
kw
%
m
mm
mm
kg
DG6-25×3
3.75
6.3
7.5
1.04
1.75
2.08
76.5
75
73.5
2950
2.3
2.77
3.12
5.5
Y132S1-2
34
46.5
50
2
2
2.5
40
90
DG6-25×4
3.75
6.3
7.5
1.04
1.75
2.08
102
100
98
2950
3.06
3.69
4
7.5
Y132S1-2
34
46.5
50
2
2
2.5
40
100
DG6-25×5
3.75
6.3
7.5
1.04
1.75
2.08
127.5
125
122.5
2950
3.83
4.61
5
7.5
Y132S1-2
34
46.5
50
2
2
2.5
40
110
DG6-25×6
3.75
6.3
7.5
1.04
1.75
2.08
153
150
147
2950
4.59
5.54
6
11
Y160M1-2
34
46.5
50
2
2
2.5
40
120
DG6-25×7
3.75
6.3
7.5
1.04
1.75
2.08
178.5
175
171.5
2950
5.36
6.46
7
11
Y160M1-2
34
46.5
50
2
2
2.5
40
130
DG6-25×8
3.75
6.3
7.5
1.04
1.75
2.08
204
200
196
2950
6.12
7.38
8
15
Y160M2-2
34
46.5
50
2
2
2.5
40
140
DG6-25×9
3.75
6.3
7.5
1.04
1.75
2.08
229.5
225
220.5
2950
6.89
8.31
9
15
Y160M2-2
34
46.5
50
2
2
2.5
40
150
DG6-25×10
3.75
6.3
7.5
1.04
1.75
2.08
255
250
245
2950
7.65
9.23
10
18.5
Y160L-2
34
46.5
50
2
2
2.5
40
160
DG6-25×11
3.75
6.3
7.5
1.04
1.75
2.08
280.5
275
269
2950
8.42
10.15
10.98
18.5
Y160L-2
34
46.5
50
2
2
2.5
40
170
DG6-25×12
3.75
6.3
7.5
1.04
1.75
2.08
306
300
294
2950
9.18
11.08
12
18.5
Y160L-2
34
46.5
50
2
2
2.5
40
180
