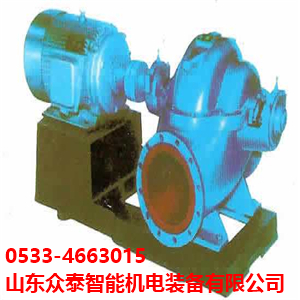

- 低脈沖上漿泵 產品型號：低脈沖上漿泵
- 產品介紹
SJ低脈沖泵 上漿泵 低脈沖泵 SJ型低脈沖上漿泵，又稱沖漿泵，它是專用于向造紙機流漿箱輸送濃度很低(≤1％)的紙漿的離心泵。由離心泵特性可知，揚量有一定的脈動性。這對高速造紙機抄造有一定的有時甚至是顯著的影響。送漿的脈動性會使抄造出來的紙幅定量沿縱向分布有周期性的變化。我公司在江蘇流體研究所的指導下采取消化、吸收國外樣機的基礎上，結合我國造紙行業實際情況自行設計的一種新型泵種?！ 榱藴p少?zèng)_漿泵的脈動性，采用單級雙吸中開式結構，葉輪都設計成雙吸封閉式，中間有隔板。其兩邊的葉片相互錯開半個葉距，且葉片出口邊與葉輪中心線形成一個斜角；葉輪葉片比較多，根據葉輪大小每側有6—12片，葉輪采用了精密鑄造成型，并經過精密動平衡。沖漿泵泵體特點：在泵體蝸室同出漿管相連接處形成隔舌，同葉輪外徑之問的距離相對大些，約為葉輪半徑的7％～10％，其次是將隔舌設計成V形，這樣可使隔舌相對葉輪逐漸切入，隔舌對產生壓力脈動影響可進一步減少?！ _漿泵有使紙漿均勻攪拌的任務。它的吸入口接在沖漿回水池液面的下方，而從回水管的旁管引入配合好的紙漿，為達到均勻混合之目的，應使紙漿的流速高于回水的流速，紙漿的流速一般不低于3—4.5m／s。
泵型號
流量(m3/h)
揚程
產量
轉速
配套
功率
葉輪
直徑
重量
設計點
范圍
設計點
范圍
t/d
r/min
kW
mm
Kg
150SJ160-40
160
100-190
40
44～37.5
16
1450
37
372
200SJ200-14
200
120-240
14
16～13
20
1450
15
230
200SJ200-25
200
120-240
25
28～23
20
1450
30
297
200SJ200-40
200
120-240
40
44～37.5
20
1450
45
200SJ400-14
400
240-480
14
16～13
40
1450
30
200SJ400-25
400
240-480
25
28～23
40
1450
45
200SJ400-40
400
240-480
40
44～37.5
40
1450
75
250SJ500-14
500
300-600
14
16～13
50
1450
30
250SJ500-25
500
300-600
25
28～23
50
1450
55
297
250SJ500-40
500
300-600
40
44～37.5
50
1450
90
250SJ630-14
630
380-750
14
16～13
63
1450
37
250SJ630-25
630
380-750
25
28～23
63
1450
75
250SJ630-40
630
380-750
40
44～37.5
63
1450
110
300SJ790-19
790
480-950
19
21～18
79
1450
75
304
300SJ800-14
800
480-960
14
16～13.5
80
1450
45
260
300SJ800-25
800
480-960
25
28～23.5
80
1450
90
300SJ800-40
800
480-960
40
44～37.5
80
1450
160
350SJ1000-14
1000
600-1200
14
16～13.5
100
980
55
350SJ1000-25
1000
600-1200
25
28～23.5
100
1450
110
320
350SJ1000-40
1000
600-1200
40
44～37.5
100
1450
185
400SJ1250-14
1250
750-1500
14
16～13.5
125
980
75
400SJ1250-25
1250
750-1500
25
28～23.5
125
1450
132
400SJ1250-40
1250
750-1500
40
44～37.5
125
1450
220
450SJ1600-14
1600
1000-1900
14
16～13.5
160
980
90
450SJ1600-25
1600
1000-1900
25
28～23.5
160
980
185
450SJ1600-40
1600
1000-1900
40
44～37.5
160
980
280
500SJ2000-14
2000
1200-2400
14
16～13.5
200
980
110
500SJ2000-25
2000
1200-2400
25
28～23.5
200
980
220
462
