- 選礦設備
-

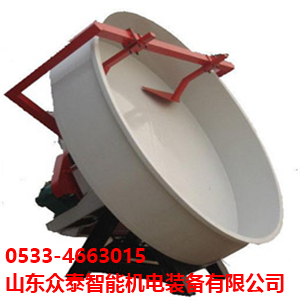

- 圓盤式造粒機 產品型號：圓盤式造粒機
- 產品介紹
- 作為細粒物料給料設備，適用于運送粉狀、料狀或小塊狀態的各種非粘性物料，如煤粉、水泥、熟料、石灰石、頁巖、煤矸石、粘土等粉狀、粒狀或小塊狀物料。
產品重量：2850-6510kg 處理能力：4-24t/h
適用物料：煤粉、水泥、熟料、石灰石、頁巖、煤矸石、粘土等粉狀、粒狀或小塊狀物料。
應用范圍：化工、石化、制藥、食品、建材、礦冶、環保、印染、陶瓷、橡膠、塑料等領域。
圓盤式造粒機(又稱成球盤）為容積式計量的給料設備，它能均勻、連續地將物料喂送到下一道工序，并且能夠承受較大的倉壓。作為細粒物料給料設備，適用于運送粉狀、料狀或小塊狀態的各種非粘性物料，如煤粉、水泥、熟料、石灰石、頁巖、煤矸石、粘土等粉狀、粒狀或小塊狀物料。可廣泛應用于選金廠，采煤廠與化工，基建及機械化的鑄造車間等作連續均勻、定量的給料和配料之用。本機構造簡單，調整方便，性能優越。本機適用輸送物料粒度不大于50mm，不適宜輸送粘性較大、不易流動的物料和流動性特別好的物料。
工作原理
預加水成球盤式全盤成球法。生料粉在雙軸攪拌機內被霧化水均勻濕潤，形成粒度很均勻的球核，然后送進成球盤中進行成球。料球的水分應控制在12～14%。水應大部分在雙軸攪拌機內加入，成球盤中只加入少量的補加水，補加水量控制在0～3%左右。干粉造粒則直接加在成球盤內，并噴灑適量的水份，生料球核進入成球盤后在盤內受離心力，摩擦力和重力的作用，沿拋物線運動。由于物料的粘結性和可塑性，使球核在運動過程中互相粘結并逐漸長大。當成球盤的傾角，盤邊高，轉速及水份等參數一定時，不同粒徑的料球由于重力不同而按不同的脫離角離開盤邊向下滾動。料球在不斷的滾動過程中將球內的水份不斷排擠出表面，由于物料的粘結性以及表面液膜的自然揮發，使料球具有一定的強度，然后隨著傾斜盤體的轉動從盤的邊部排出盤外。
性能特點
具有以下優點：成球率高、顆粒圓潤強度大、操作直觀、維修方便等
產品規格
盤轉
(r/min)
生產能力
(t/h)
配用動力
(kw)
盤斜度調整范圍
外形尺寸
總量
Φ2.2
14.25
4-8
7.5
35-55
2.8×2.75×2.58
2850
Φ2.5
11.81
5-10
7.5
35-55
3.2×2.3×3
3250
Φ2.8
1.21
12-16
7.5
35-55
3.4×2.6×3.1
3710
Φ3.0
11.3
15-18
11
35-55
3.7×2.7×3.3
4350
Φ3.2
9.6
15-20
11
35-55
3.9×2.7×3.4
5110
Φ3.6
9.1
18-24
15
35-55
4.3×3.1×4.0
6510
